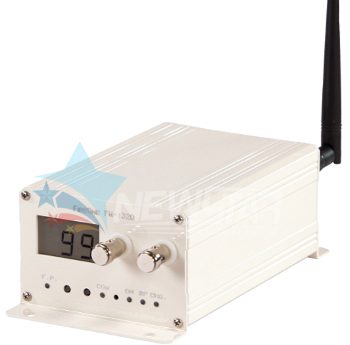

FM-i32Q là một mô-đun lĩnh vực 32 cue (đầu ra) mà không dây kết nối với bảng điều khiển kỹ thuật số ™ FireOne của. công nghệ không dây lớp quân sự tiên tiến FireOne của làm giảm đáng kể những tác động của nhiễu radio đảm bảo rằng FM-i32Q sẽ hoạt động trong các môi trường khắc nghiệt nhất đài phát thanh. mô-đun không dây này đã chứng minh dũng khí của mình bằng hoạt động hàng ngày trong một số môi trường phát thanh tắc nghẽn nhất thế giới, trong đó có nhiều Super Bowl và lễ Olympic. Thêm vào đó, FM-i32Q là hoàn toàn có khả năng hoạt động ở chế độ 2-Wire, làm cho nó một công cụ linh hoạt để thêm vào hệ thống pháo FireOne của. Với hệ thống CDS năng lượng độc quyền FireOne của, FM-i32Q có khả năng tương tự như module trường 2-Wire FireOne, với khoảng cách hoạt động vượt quá 6,5 km (4 dặm).
- Tính năng tầm xa, lớp quân sự công nghệ không dây FireOne của
- Được thiết kế cho môi trường khắc nghiệt với một đánh giá không thấm nước của IP68
- Được thiết kế để hoạt động trong nhiệt độ khắc nghiệt
- Cung cấp sự linh hoạt vượt trội bằng cách cung cấp cả hai hoạt động không dây hoặc 2-Wire
- 99 địa chỉ duy nhất điều khiển bằng màn hình LCD cảm ứng
- Bắn năng lượng được cung cấp bởi công nghệ tiên tiến CDS FireOne của
- Bắn năng lượng và truyền thông kiểm soát bởi mã hóa kỹ thuật số bộ vi xử lý tiên tiến
- vỏ bọc bằng nhôm mạnh mẽ chống chọi điều kiện khắc nghiệt và đối xử thô bạo
THIẾT KẾ TỔNG HỢP
Thiết kế FM-i32Q kết hợp nhà nước-of-the-art mạch độc quyền với các thành phần cao cấp mà cung cấp hiệu suất vô song trong một gói phần mềm cực kỳ mạnh mẽ. công nghệ FireOne của tin cậy không dây kỹ thuật số thông tin liên lạc, tuổi thọ pin tuyệt vời, và CDS tiên tiến (hệ thống xả capacitive) hệ thống lưu trữ năng lượng, cho phép FM-i32Q để luôn đáp ứng nhu cầu của các màn pháo hoa phức tạp nhất trên thế giới.
Sau khi an toàn Sense © điện lên dãy, mỗi module sẽ trở thành một bộ vi xử lý kiểm soát nguồn năng lượng địa phương thông minh có khả năng bắn tất cả 32 (lines) tín hiệu ở bất kỳ khoảng thời gian hẹn giờ, bao gồm đồng thời (nghĩa đen thời gian trễ zero).
Giao thức lớp quân không dây và tuổi thọ pin tuyệt vời, kết hợp với truyền thông và công nghệ tiên tiến CDS FireOne của, làm cho FM-i32Q module bắn linh hoạt nhất trên thị trường. FM-i32Q được thiết kế để cung cấp một độ tin cậy cao, mô-đun không dây bắn duy trì đầy đủ các tính năng và hiệu suất của một đơn vị có dây.
Khả năng hoạt động dễ dàng trong chế độ hoặc không dây hoặc có dây làm cho FM-i32Q module bắn hoàn hảo cho các thiết kế đầy thử thách. Trong khi FireOne module lĩnh vực là hoàn hảo cho hình ảnh kích thước lớn, giao diện người dùng thân thiện và khả năng chi trả của họ làm cho họ hoàn toàn phù hợp cho màn hình nhỏ hơn, giai đoạn chương trình và sự kiện đặc biệt.
DISPLAY TRƯỚC

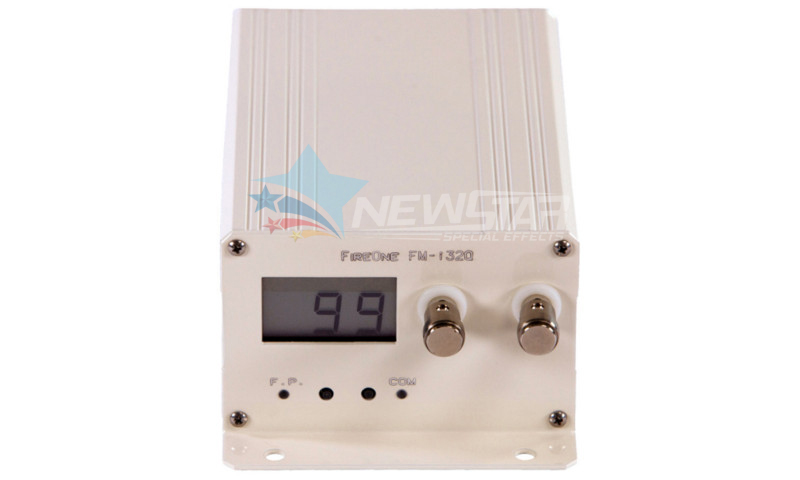

Mặt trước của FM-i32Q gồm tùy chỉnh cảm ứng màn hình LCD của chúng tôi, hai bài viết liên quan 2-Wire, hai địa chỉ push-nút chuyển mạch, cũng như đèn LED chẩn đoán và thuận tiện phía trước gắn tai.
Màn hình LCD cảm ứng và hai công tắc nút nhấn được sử dụng để đi xe đạp những người và hàng chục chữ số trên màn hình. Những chữ số, dao động 01-99, đại diện cho địa chỉ bắn duy nhất một mô-đun có thể được chỉ định khi kết nối với một bảng điều khiển.
Các bài 2-Wire là niken mạ, thiết bị đầu cuối lò xo mạnh mẽ mà cung cấp kết nối đến bảng điều khiển. Nhiều mô-đun có thể daisy-xích, song song, các mô-đun bắn khác. Mỗi thiết bị đầu cuối là đủ lớn để chứa ba sợi riêng biệt của 18 dây đo, cho phép mỗi thiết bị đầu cuối để hoạt động như một splitter cho sự linh hoạt tối đa trong việc bố trí hệ thống.
PANEL SAU
Bảng điều khiển phía sau có 36 pin CENTRONICS kiểu kết nối đến giao diện module lĩnh vực để các thiết bị kết nối bắn pháo hoa. Các thiết bị kết nối cung cấp các kết nối thiết bị đầu cuối thuận lợi cho các trận đấu điện. Khi bảng điều khiển sẽ gửi một tín hiệu bắn vào mô-đun, dấu hiệu cho thấy sau đó được truyền lại cho các đường sắt kết nối để đốt cháy các trận đấu điện và bắn các thiết bị.
Ngoài ra, bảng điều khiển phía sau có cổng sạc đầu vào, một cường quốc công tắc On-Off, đèn LED trạng thái, kết nối ăng-ten và hai lỗ gắn rằng cung cấp luồng điểm tập tin đính kèm cho MicroRail FireOne của thiết bị kết nối.
CÔNG NGHỆ 2 DÂY
Thiết kế linh hoạt của tất cả các module không dây FireOne cho phép họ hoạt động như module 2-Wire tiêu chuẩn, khi cần thiết.
Hệ thống 2-Wire đã được hình thành, phát minh và hoàn thiện bởi FireOne vào năm 1999, và từng bước và liên tục được cải thiện trong năm này qua năm khác. Hệ thống kỹ thuật số Đây là chương trình thông tin liên lạc mặc định cho tất cả các bảng điều khiển FireOne, thu phát, và lĩnh vực (bắn) mô-đun. thiết kế độc quyền này hoạt động với dây hai dây dẫn đèn, dây loa, hoặc dây thậm chí nổ mìn, loại bỏ một cách hiệu quả nhu cầu mua dây cáp và kết nối đắt tiền. chuyển đổi mô hình này đã hạ đáng kể chi phí hệ thống tổng thể và bảo trì đồng thời tăng khả năng hoạt động phần cứng, độ tin cậy và tính năng.
thiết kế kỹ thuật FireOne của quy định tối đa là hai mươi module 2-Wire bắn được đặt song hành (daisy-xích) với nhau trên lên đến 0,8 km (0,5 dặm) của dây cho mỗi đầu ra của bảng điều khiển. Khi sử dụng tất cả 32 sẵn tín hiệu mô-đun lĩnh vực, một đầu ra bảng điều khiển duy nhất có thể bắn lên tới 640 gợi ý (20 module cho mỗi đầu ra x 32 tín hiệu cho mỗi mô-đun = 640 tín hiệu). Nếu tính rằng, mỗi bảng điều khiển FireOne có nhiều kết quả đầu ra độc lập, và rằng mỗi cue bắn có thể hỗ trợ lên đến 10 trận đấu điện, một bảng điều khiển duy nhất có thể được sử dụng để đốt cháy giữa 12.800 và 25.600 vỏ.
Các công nghệ 2-Wire tiên tiến cũng cho phép chạy cáp chính, từ bảng điều khiển để các mô-đun đầu tiên, để được rất lâu (hơn 3,2 km hoặc 2 dặm) không có suy thoái hoạt động. Điều này cho phép các module được càng gần với sản phẩm pháo hoa càng tốt, giảm thiểu các yêu cầu đấu dây điện và do đó làm tăng độ tin cậy của hệ thống.
ĐIỆN PHÂN PHỐI
Tất cả các bảng điều khiển FireOne được thiết kế để cung cấp năng lượng một cách hiệu quả tối đa 20 module bắn dây trên mỗi đầu ra. Đây là một hạn định do phân phối điện. Một nhà điều hành có thể, do đó, kết nối 20 module cho mỗi đầu ra cho tổng cộng 40 module bắn kết nối với một bảng điều khiển 2-Output và 80 kết nối với một bảng điều khiển 4-Output. (Lưu ý rằng số lượng các nút màng trên một bảng điều khiển có thể giới hạn số lượng địa chỉ duy nhất). Độ dài tối đa của cáp có thể được sử dụng thay đổi tùy thuộc vào số lượng các module kết nối với bảng điều khiển. Đồ thị dưới đây cho thấy mối quan hệ giữa những con số tối đa của mô-đun bằng chiều dài cáp khác nhau:
Xin lưu ý rằng đồ thị trên giả định trường hợp xấu nhất mà tất cả các module được kết nối ở phía cuối của cáp và cáp sử dụng là bị mắc kẹt 18 gauge (1.0mm 2 ). Thiết kế của hệ thống 2-Wire FireOne của cung cấp các nhà điều hành với khả năng sử dụng cực kỳ dài “chạy chính” hay “nhà chạy”. Xem biểu đồ trên chỉ ra rằng một cách bố trí màn hình có thể kết hợp đầy đủ các 20 mô-đun trên một đầu ra và những mô-đun có thể là một khoảng cách phi thường 0,8 km (0,5 dặm) từ các nhà điều hành!
CÔNG NGHỆ KHÔNG DÂY
hệ thống thông tin liên lạc không dây FireOne của đã được hình thành, phát minh và hoàn thiện bởi FireOne vào năm 1999 và từng bước và liên tục được cải thiện trong năm này qua năm khác. Các cấu trúc không dây của hệ thống thông tin liên lạc thay thế sự cần thiết của 2-Wire nối hữu tuyến với một liên kết không dây lớp quân sự độc quyền cung cấp chức năng giống hệt như phiên bản có dây. Các module không dây là hoàn toàn tương thích với tất cả các thiết bị khác trong hệ thống FireOne. phạm vi hoạt động là đặc biệt, vượt 6,0 km (4 dặm).
thiết kế kỹ thuật FireOne của cung cấp cho một số lượng không giới hạn các module lĩnh vực không dây để được vận hành từ bất kỳ sản phẩm của một bảng điều khiển. Một cách hiệu quả, hàng ngàn tín hiệu có thể được điều khiển từ một đầu ra bảng điều khiển duy nhất. (Tất cả các bảng điều khiển có nhiều kết quả đầu ra.) Công nghệ hệ thống tiên tiến FireOne của phép module không dây là km và dặm từ vị trí kiểm soát không có suy thoái hoạt động; trong đó hệ thống cạnh tranh chỉ có thể đo khoảng cách hoạt động ở chân. tiêu chuẩn thiết kế FireOne luôn đặt các module lĩnh vực càng gần với sản phẩm pháo hoa càng tốt, giảm thiểu các yêu cầu đấu dây điện và do đó làm tăng độ tin cậy của hệ thống.
CÔNG NGHỆ CDS
Với hệ thống FireOne, tất cả các năng lượng cần thiết để bắn các trận đấu điện được lưu trữ nội bộ trong hệ thống xả dung module bắn của (CDS). công nghệ tiên tiến CDS này sử dụng một hệ thống lưu trữ tụ kiểm soát kỹ thuật số độc quyền. CDS được tràn đầy sinh lực thời điểm hệ thống được trang bị thông qua 7-cell Li-Ion có thể sạc lại pin. Như một biện pháp an toàn bổ sung, CDS là hoàn toàn và ngay lập tức xả khi hệ thống đang tắt.
LỢI ÍCH
- năng lượng bắn được cung cấp bởi một 7-cell Li-Ion pin có thể sạc lại
- CDS loại bỏ sự phụ thuộc vào sức chịu tải của pin cho bắn năng lượng
- CDS cửa hàng đủ hiện tại và điện áp để bắn 10-15 e-diêm mỗi cue
- Mỗi module có khả năng bắn tất cả 32 tín hiệu cùng một lúc
Những gì mà công nghệ CDS cuối cùng đã làm là để loại bỏ các vấn đề có hay không sẽ có đủ năng lượng để đốt cháy tất cả các kết nối e-diêm. Các nhà điều hành có thể chuẩn bị cho một chương trình với đầy đủ sự tự tin rằng FM-i32Q sẽ có thể liên tục cung cấp 24 volt và 5 ampe với từng cai. Đây là đủ năng lượng để bắn hơn 10 e-diêm mỗi bắn cai. Module này thậm chí có thể được tính vào để bắn tất cả 32 dấu hiệu và e-diêm tương ứng đồng thời không có chênh lệch thời gian đo lường giữa mỗi cue.
VÍ DỤ
Một hệ thống không dây FireOne rất cơ bản bao gồm bốn phần: một bảng điều khiển; một thu phát không dây; mô-đun một lĩnh vực; và một thiết bị kết nối cho các sản phẩm bắn pháo hoa. hệ thống cơ bản này có thể đốt cháy 32 dấu hiệu cá nhân (hoặc dòng).
Hệ thống FireOne cung cấp sự linh hoạt để kiểm soát module cả có dây và không dây đồng thời với việc bổ sung một thu phát không dây.
