Các MP2, thủ công bảng điều khiển kỹ thuật số ™ FireOne của, là một người khổng lồ công nghệ giả mạo như là một bảng điều khiển bắn thủ hòa nhã. Mạnh mẽ nhưng không tốn kém, bảng điều khiển này là deceptively dễ dàng hoạt động đồng thời cung cấp các tính năng mạnh mẽ không tìm thấy trong bảng điều khiển bằng tay khác. Các MP2 là hoàn toàn tương thích với hệ thống 2-Wire-Wireless cách mạng FireOne của. Các MP2 tiếp tục mở rộng thông tin liên lạc và kiểm soát công nghệ độc quyền của FireOne thành một gói nhỏ gọn nhỏ.
- Hai, ngắn mạch bảo vệ, các kênh đầu ra cách điện cộng với nhiều bộ vi xử lý cung cấp 100% dự phòng cho độ tin cậy cấp chuyên nghiệp
- Hoạt động trong 2-Wire, Wireless, hoặc đồng thời 2-Wire / chế độ hybrid không dây
- Kiểm soát lên đến 29 module có dây (tổng cộng 928 tín hiệu bắn) cộng với một số không giới hạn của mô-đun không dây bắn
- Nhiều tính năng an toàn bao gồm đầu vào cách ly điện / đầu ra, mạch bảo vệ pin, mạch miễn nhiễm tiếng ồn, kích hoạt công tắc chìa khóa, và tùy chọn cho độc quyền “Deadman” kiểm soát an toàn của chúng tôi
- Hoàn toàn hoạt động khép kín
- Superior LCD / LED và cảm ứng màng công nghệ cung cấp hoạt động sử dụng hợp lý
- Hướng dẫn sử dụng, Preset, AutoStep, và Wireless chế độ bắn làm cho MP2 linh hoạt thủ công hầu hết các bảng điều khiển trong ngành công nghiệp
- Bộ nhớ trong lưu trữ Preset và AutoStep chuỗi để phát lại tự động
THIẾT KẾ TỔNG HỢP

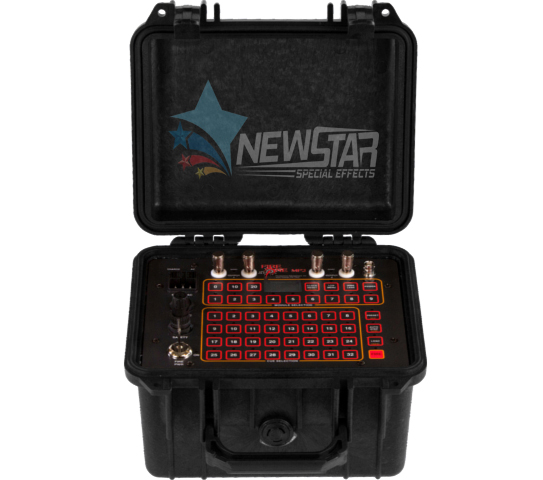

Các MP2, nặng 15 pound, kết hợp một số lượng chưa từng có các tính năng và khả năng thành một nhỏ 10,62 “rộng 9.68” sâu, và 6,87 “dấu chân cao. Khi vận hành đầy đủ các module bắn, thời gian chạy của MP2 vượt quá tám giờ trên pin nội bộ của mình. Hai đầu vào sức mạnh bổ sung, bao gồm cả nguồn AC và ổ cắm pin bên ngoài, cung cấp nguồn năng lượng phụ trợ để vận hành bảng điều khiển cho không giới hạn chạy lần. Hiển thị mà sử dụng ít hơn 29 mô-đun sẽ tăng pin thời gian chạy tương ứng.
Các MP2 được thiết kế để trở thành một bảng điều khiển bằng tay. Nó không có đầu vào cho các kết nối máy tính hoặc mã thời gian, vv Nó sẽ hỗ trợ hoạt động không dây bằng cách thêm một FireOne Wireless thu phát. Vì vậy, nó là một lý tưởng, nhỏ gọn, chi phí thấp chủ không dây hoặc không dây nhận nếu sử dụng kết hợp với bảng điều khiển MP2 khác hoặc lớn hơn bảng điều khiển FireOne như XLII + hoặc XL4 +

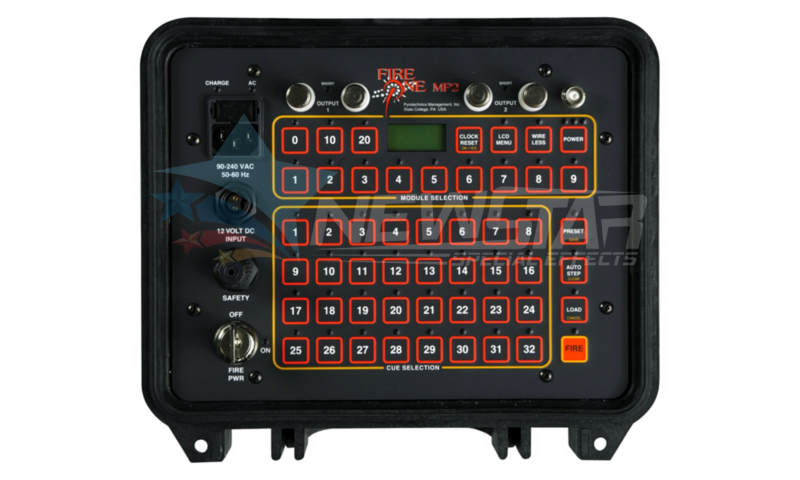

Các MP2 sử dụng màn hình LCD / LED cộng với màng chuyển đổi công nghệ cảm ứng để cung cấp dễ sử dụng điều hướng menu, thiết lập tùy biến, bắn lựa chọn gợi ý, và kiểm soát hoạt động. Một ma trận LED được sử dụng kết hợp với màn hình LCD để báo cáo hệ thống tiên tiến thông tin chẩn đoán và hiệu suất để điều hành.
ĐẦU VÀO
Các MP2 có ba nguồn điện dự phòng.
- Các MP2 sử dụng pin tế bào gel cho sức mạnh nội bộ. Pin có khả năng cung cấp năng lượng một bảng điều khiển đầy đủ tải cho lên đến 8 giờ
- Ngoài ra, mỗi MP2 có 90-240 VAC đầu vào sức mạnh chấp nhận quyền lực tại 50/60 Hz đến backup năng lượng pin nội bộ. AC đầu vào được sử dụng để sạc pin nội bộ và cũng có thể được sử dụng để vận hành bảng trên nguồn AC
- Một jack đầu vào pin 12 volt khẩn cấp cung cấp một đầu vào thuận tiện cho bảng điều khiển được cung cấp bởi một pin xe 12 volt bên ngoài
ĐẦU RA
Các MP2 sử dụng hai kết quả đầu ra độc lập để truyền cả dữ liệu và nguồn. Những kênh đầu ra ngắn mạch bảo vệ cách điện kép, gồm nhiều bộ vi xử lý, cung cấp 100% dự phòng cho độ tin cậy cấp chuyên nghiệp. Thiết kế này ngăn chặn một lỗi hệ thống dây điện hoặc ngắn mạch trên một đầu ra từ ảnh hưởng đến hiệu suất của các module kết nối với đầu ra khác. Tính năng này cung cấp khả năng dự phòng hoàn chỉnh cũng như khả năng tương thích cao với các thiết bị bên ngoài. Mỗi đầu ra có khả năng kiểm soát hai mươi 2-Wire module bắn hoặc một số lượng không giới hạn của mô-đun không dây.
Đầu ra 2-Wire đã được phát minh và đi tiên phong bởi FireOne năm 1999-2000. Hệ thống 2-wire-không dây đã được cải thiện từng bước bởi FireOne năm này qua năm khác, khiến nó trở thành hệ thống hệ thống bắn / thông tin liên lạc đáng tin cậy nhất trong sự tồn tại. Công nghệ này cho phép các module bắn được đặt một khoảng cách lớn từ bảng điều khiển (trên 2 dặm hoặc 3 km) mà không cần bất kỳ suy thoái hoạt động đáng chú ý. Nó cũng loại bỏ sự cần thiết phải kết nối đắt tiền, splitter, và hộp tăng cường.
2-DÂY CÔNG NGHỆ
Hệ thống 2-Wire đã được hình thành, phát minh và hoàn thiện bởi FireOne vào năm 1999, và từng bước và liên tục được cải thiện trong năm này qua năm khác. Hệ thống kỹ thuật số Đây là chương trình thông tin liên lạc mặc định cho tất cả các bảng điều khiển FireOne, thu phát, và lĩnh vực (bắn) mô-đun. thiết kế độc quyền này hoạt động với dây hai dây dẫn đèn, dây loa, hoặc dây thậm chí nổ mìn, loại bỏ một cách hiệu quả nhu cầu mua dây cáp và kết nối đắt tiền. chuyển đổi mô hình này đã hạ đáng kể chi phí hệ thống tổng thể và bảo trì đồng thời tăng khả năng hoạt động phần cứng, độ tin cậy và tính năng.
thiết kế kỹ thuật FireOne của quy định tối đa là hai mươi module 2-Wire bắn được đặt song hành (daisy-xích) với nhau trên lên đến 0,8 km (0,5 dặm) của dây cho mỗi đầu ra của bảng điều khiển. Khi sử dụng tất cả 32 sẵn tín hiệu mô-đun lĩnh vực, một đầu ra bảng điều khiển duy nhất có thể bắn lên tới 640 gợi ý (20 module cho mỗi đầu ra x 32 tín hiệu cho mỗi mô-đun = 640 tín hiệu). Nếu tính rằng, mỗi bảng điều khiển FireOne có nhiều kết quả đầu ra độc lập, và rằng mỗi cue bắn có thể hỗ trợ lên đến 10 trận đấu điện, một bảng điều khiển duy nhất có thể được sử dụng để đốt cháy giữa 12.800 và 25.600 vỏ.
Các công nghệ 2-Wire tiên tiến cũng cho phép chạy cáp chính, từ bảng điều khiển để các mô-đun đầu tiên, để được rất lâu (hơn 3,2 km hoặc 2 dặm) không có suy thoái hoạt động. Điều này cho phép các module được càng gần với sản phẩm pháo hoa càng tốt, giảm thiểu các yêu cầu đấu dây điện và do đó làm tăng độ tin cậy của hệ thống.
PHÂN PHỐI ĐIỆN
Tất cả các bảng điều khiển FireOne được thiết kế để cung cấp năng lượng một cách hiệu quả tối đa 20 module bắn dây trên mỗi đầu ra. Đây là một hạn định do phân phối điện. Một nhà điều hành có thể, do đó, kết nối 20 module cho mỗi đầu ra cho tổng cộng 40 module bắn kết nối với một bảng điều khiển 2-Output và 80 kết nối với một bảng điều khiển 4-Output. (Lưu ý rằng số lượng các nút màng trên một bảng điều khiển có thể giới hạn số lượng địa chỉ duy nhất). Độ dài tối đa của cáp có thể được sử dụng thay đổi tùy thuộc vào số lượng các module kết nối với bảng điều khiển. Đồ thị dưới đây cho thấy mối quan hệ giữa những con số tối đa của mô-đun bằng chiều dài cáp khác nhau:
Xin lưu ý rằng đồ thị trên giả định trường hợp xấu nhất mà tất cả các module được kết nối ở phía cuối của cáp và cáp sử dụng là bị mắc kẹt 18 gauge (1.0mm 2 ). Thiết kế của hệ thống 2-Wire FireOne của cung cấp các nhà điều hành với khả năng sử dụng cực kỳ dài “chạy chính” hay “nhà chạy”. Xem biểu đồ trên chỉ ra rằng một cách bố trí màn hình có thể kết hợp đầy đủ các 20 mô-đun trên một đầu ra và những mô-đun có thể là một khoảng cách phi thường 0,8 km (0,5 dặm) từ các nhà điều hành!
module không dây, kết nối với bảng điều khiển thông qua một máy thu phát, được miễn giới hạn này khi họ vẽ không có quyền lực trực tiếp từ bảng điều khiển.
CÔNG NGHỆ KHÔNG DÂY
hệ thống thông tin liên lạc không dây FireOne của đã được hình thành, phát minh và hoàn thiện bởi FireOne vào năm 1999 và từng bước và liên tục được cải thiện trong năm này qua năm khác. Các cấu trúc không dây của hệ thống thông tin liên lạc thay thế sự cần thiết của 2-Wire nối hữu tuyến với một liên kết không dây lớp quân sự độc quyền cung cấp chức năng giống hệt như phiên bản có dây. Các module không dây là hoàn toàn tương thích với tất cả các thiết bị khác trong hệ thống FireOne. phạm vi hoạt động là đặc biệt, vượt 6,0 km (4 dặm).
thiết kế kỹ thuật FireOne của cung cấp cho một số lượng không giới hạn các module lĩnh vực không dây để được vận hành từ bất kỳ sản phẩm của một bảng điều khiển. Một cách hiệu quả, hàng ngàn tín hiệu có thể được điều khiển từ một đầu ra bảng điều khiển duy nhất. (Tất cả các bảng điều khiển có nhiều kết quả đầu ra.) Công nghệ hệ thống tiên tiến FireOne của phép module không dây là km và dặm từ vị trí kiểm soát không có suy thoái hoạt động; trong đó hệ thống cạnh tranh chỉ có thể đo khoảng cách hoạt động ở chân. tiêu chuẩn thiết kế FireOne luôn đặt các module lĩnh vực càng gần với sản phẩm pháo hoa càng tốt, giảm thiểu các yêu cầu đấu dây điện và do đó làm tăng độ tin cậy của hệ thống.
PHƯƠNG THỨC BẮN
Các MP2 được liệt kê như là một bảng điều khiển bằng tay, tuy nhiên khả năng của mình để thực hiện các hoạt động tự động khép kín làm cho nó đáng kể tiến bộ hơn đối thủ cạnh tranh của nó. Những hoạt động tự động có thể truy cập thông qua các phương thức bắn tiên tiến của MP2.
Hướng dẫn sử dụng
Trong chế độ Manual, bất kỳ gợi ý bắn mong muốn có thể được lựa chọn và sa thải khỏi một trong những module bắn được kết nối. Có một giới hạn 29 mô-đun trong chế độ bắn này, xác định bởi số lượng các nút màng trên bảng điều khiển phía trước. Mỗi gợi ý có thể bắn nhiều trận đấu điện. (Lên đến hai mươi dây trong series). Thêm vào đó, các nhà điều hành có thể chọn một nhóm các tín hiệu để bắn cùng một lúc bằng cách sử dụng tính năng Load.
Preset
- Cho phép các nhà điều hành để tạo và lưu các nhóm lập trình trước
- Presets có thể được lựa chọn bất cứ lúc nào và bị sa thải trong một thực hiển thị
- Lên đến 32 Presets có thể được lưu trữ trong bộ nhớ và nhớ lại bất cứ lúc nào
AutoStep
- Cho phép các nhà điều hành để tạo và lưu các chuỗi lập trình trước
- Trình tự tín hiệu riêng biệt của một khoảng thời gian nhất định giữa 0,02 và 99,9 giây
- Một khoảng thời gian được áp dụng cho tất cả các tín hiệu trong một chuỗi
- Lên đến 32 AutoSteps có thể được lưu trữ trong bộ nhớ và nhớ lại bất cứ lúc nào
VÍ DỤ
Các MP2 là chi phí thấp bảng điều khiển bằng tay cơ bản FireOne của. Nó được thiết kế để bắn hiển thị bằng tay và do đó, không có giao diện máy tính. Tuy nhiên, bằng cách sử dụng bảng điều khiển, người sử dụng bàn phím có thể tạo và lưu chuỗi bắn cơ bản và gọi lại cho họ để thực hiện trong tương lai. Các MP2 có hai mạch đầu ra giống hệt nhau cung cấp 100% dự phòng khi bắn một màn hình.
VÍ DỤ
Các MP2 là chi phí thấp bảng điều khiển bằng tay cơ bản FireOne của. Nó được thiết kế để bắn hiển thị bằng tay và do đó, không có giao diện máy tính. Tuy nhiên, bằng cách sử dụng bảng điều khiển, người sử dụng bàn phím có thể tạo và lưu chuỗi bắn cơ bản và gọi lại cho họ để thực hiện trong tương lai. Các MP2 có hai mạch đầu ra giống hệt nhau cung cấp 100% dự phòng khi bắn một màn hình.
bảng điều khiển MP2, ngoài tất cả các bảng điều khiển FireOne, có thể được sử dụng như điểm tiếp sức không dây từ xa. Cấu hình này trao quyền cho bất kỳ bảng điều khiển FireOne để chuyển tiếp lệnh không dây với bất kỳ bảng điều khiển FireOne khác hoặc nhiều bảng điều khiển. điều khiển không dây là thận trọng có thể ở khoảng cách 6,5 km (4 dặm). Khi MP2 được kết nối từ xa đến một XLII + hoặc một XL4 +, lên đến 20 module có thể được kết nối với MP2 cho mỗi kênh đầu ra. Điều này cho phép tổng cộng 40 module lĩnh vực có thể được điều khiển từ xa.
